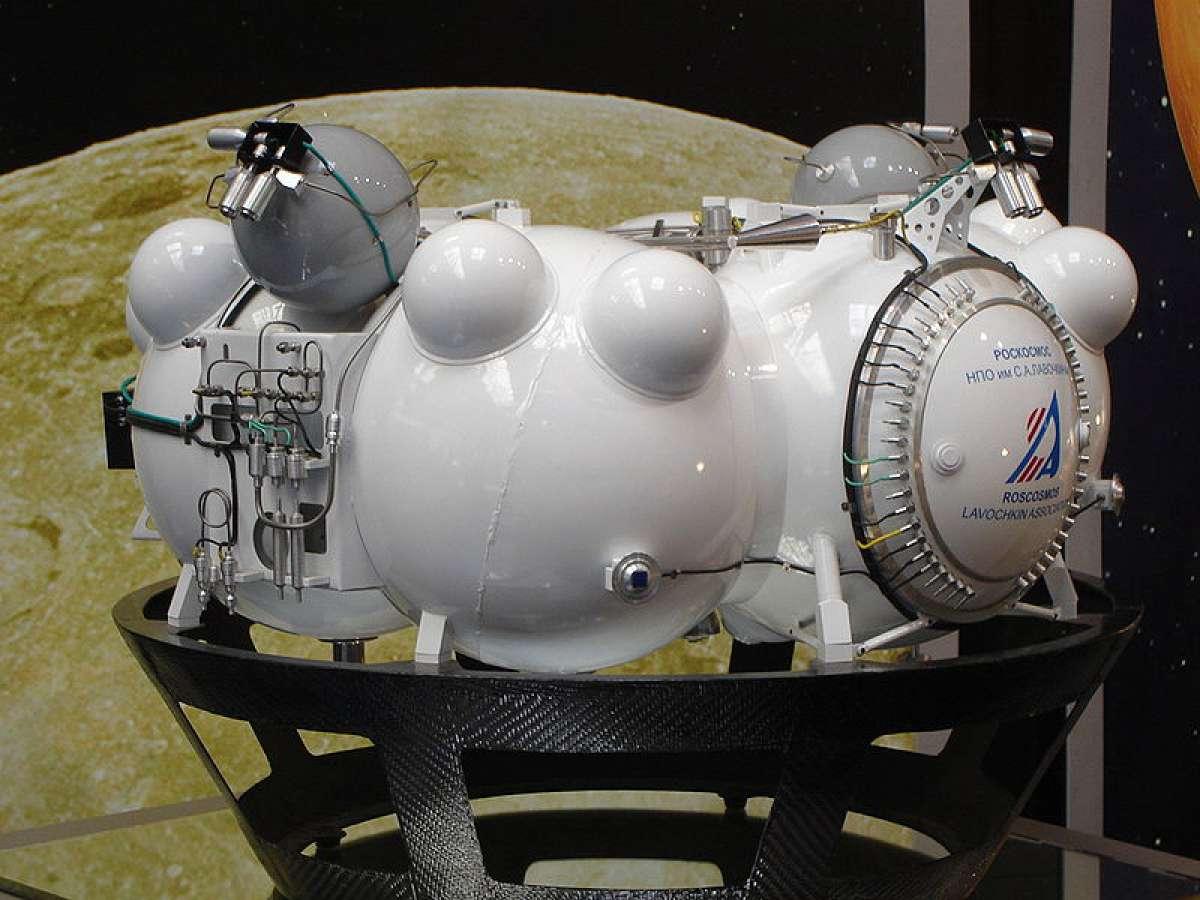

Разгонный блок «Фрегат»

Устройство разгонного блока «Фрегат»

Разгонный блок «Фрегат» разработан и спроектирован в 1990-е годы в НПО им. С.А.Лавочкина (г.Химки, Московская область) на основе двигательной установки автоматической межпланетной станции «Фобос» (программа проводилась с целью изучения Марса и его спутника Фобоса).

РБ используют для выведения одного или нескольких космических аппаратов на различные рабочие орбиты. В случае группового запуска он способен развести аппараты по разным орбитам. Это платформа с двигательной установкой и системой управления.


Конструктивная схема РБ «Фрегат» основана на топливных отсеках. Это шесть сваренных между собой сферических баков. Четыре из которых заполнены компонентами топлива: окислителем и горючим. Пятый бак – герметичный отсек для приборов системы управления. Последний бак – негерметичный – отсек для системы радиоконтроля. Поверх шести баков можно устанавливать дополнительные ёмкости с топливом, при этом, не внося существенных изменений в конструкцию. Внутри между отсеками находится камера маршевой двигательной установки. Кроме неё на РБ есть двигательная установка стабилизации, ориентации и обеспечения запуска (ДУ СОЗ). Она управляет положением РБ и полезной нагрузки относительно центра масс – поворачивает вокруг осей или, наоборот, останавливает вращение (стабилизирует). В ДУ СОЗ входит 12 двигателей малой тяги С5.221.

Система управления имеет чётко заложенную программу и не требует управления с Земли. При этом, она самостоятельно корректирует план полёта при нештатных ситуациях.

С 2000 года и по февраль 2022 года запустили 106 РБ «Фрегат» (2 запуска были аварийные по вине РБ — 22.08.2014 и 28.11.2017). Аварийным был и более ранний запуск 23 декабря 2011 года с Плесецка с «Союзом-2.1б», но авария произошла не по вине РБ, а из-за отказа двигательной установки третьей ступени ракеты (был потерян спутник связи «Меридиан»).

Коэффициент успешности запусков составляет 98,1%, что делает «Фрегат» одной из самых надёжных верхних ступеней ракет-носителей в мире. Выведены на расчётные орбиты более 200 космических аппаратов российского и зарубежного производства. Запуски осуществлялись с четырёх космодромов: Плесецк, Байконур, Восточный, Куру (Французская Гвиана).

Технические параметры разгонного блока представлены на сайте НПО им. С.А.Лавочкина.
