Гамма-спектрометр
Научный прибор совместной разработки Геоскана и ФТИ им. А. Ф. Иоффе РАН
Радиоэлектронный модуль служит для выполнения научной миссии спутника — мониторинга гамма-всплесков, записи кривой блеска и измерения их спектров для исследования вспыхивающих источников гамма-излучения внегалактического, галактического, солнечного и земного происхождения.
Научный инструмент представляет собой сцинтилляционный детектор гамма-излучения на основе йодида натрия, легированного таллием (NaI(Tl)), с использованием кремниевых фотоумножителей.
| Физические характеристики | |

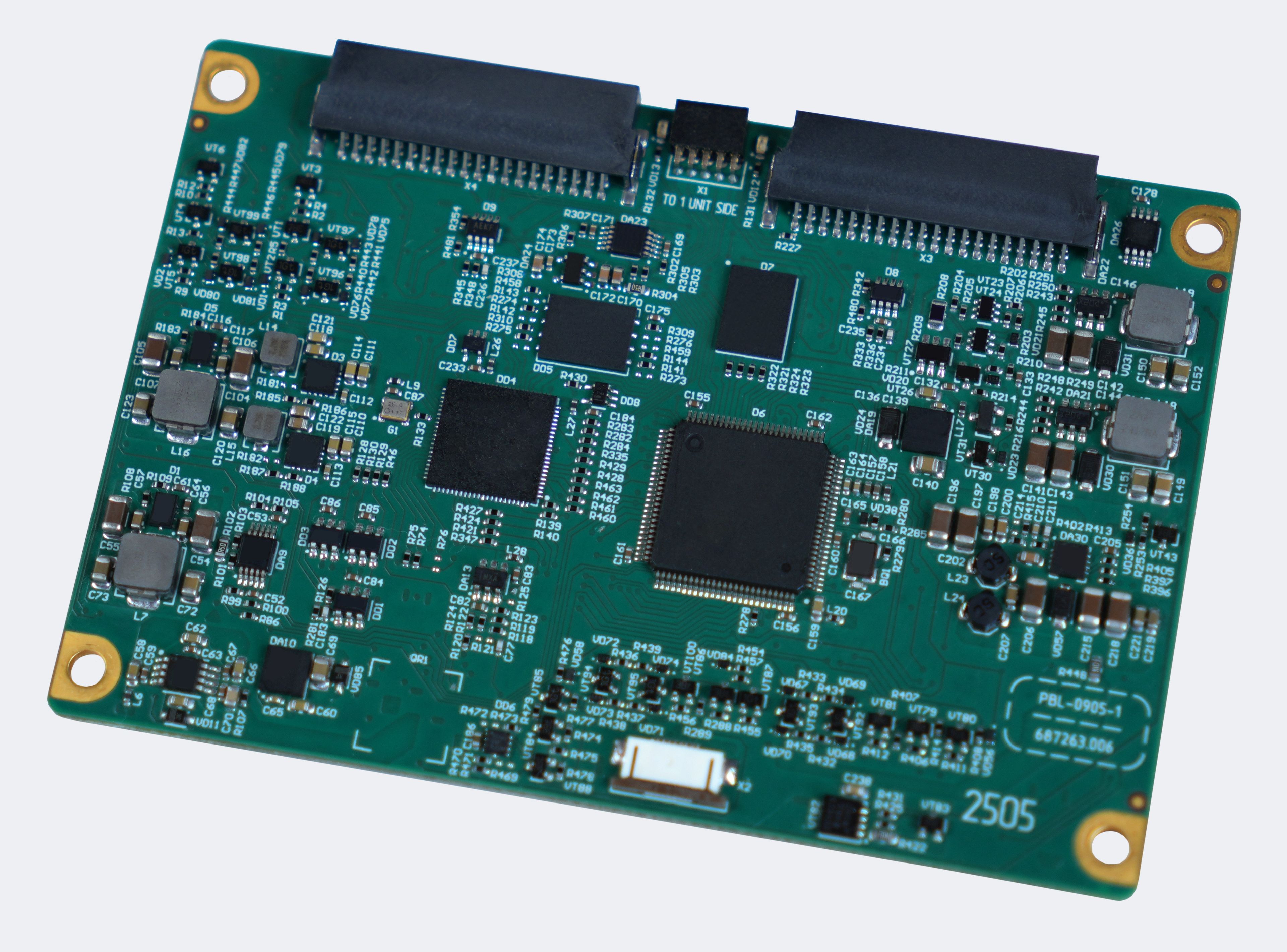

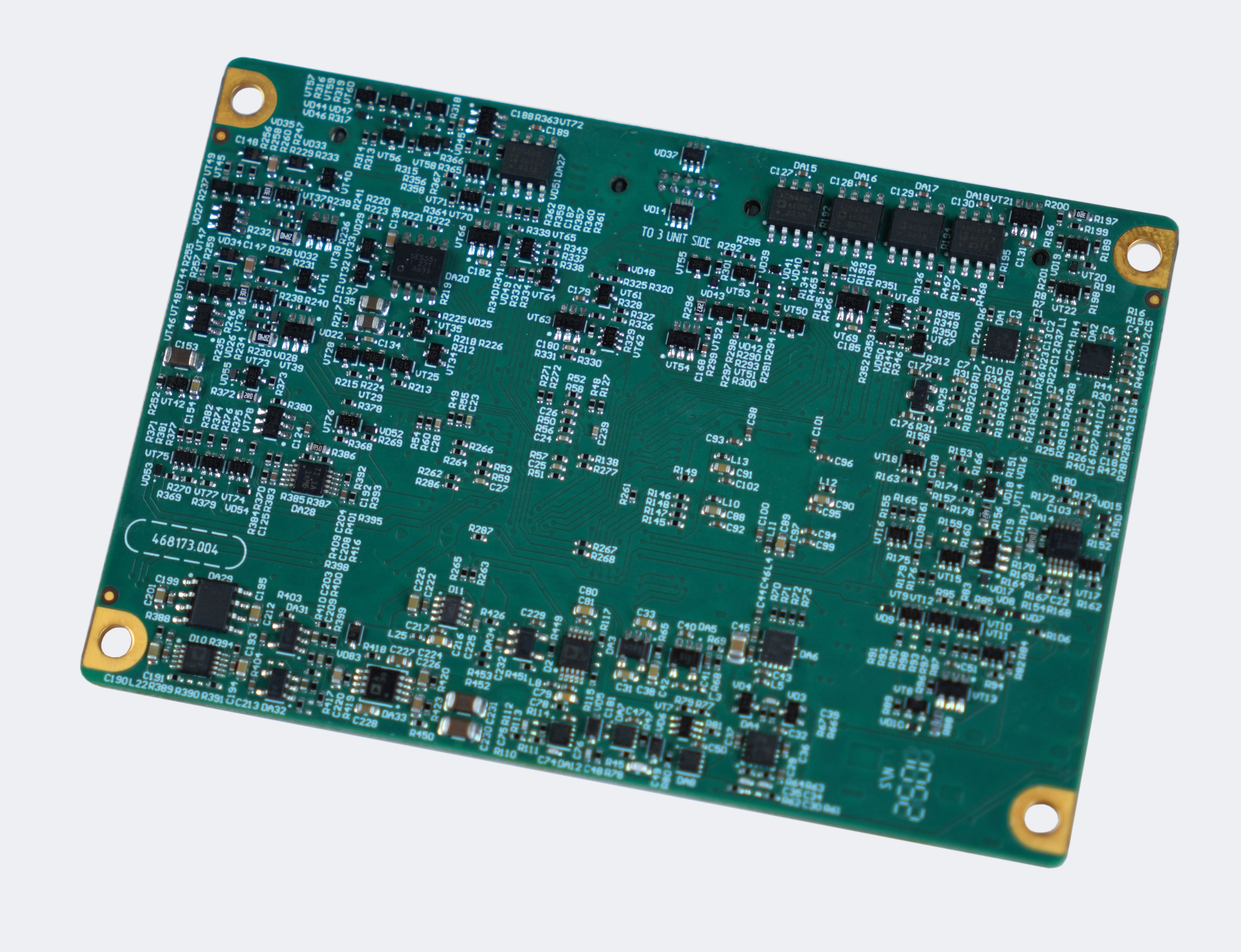

| Размер платы обработки данных | 96 x 65 x 6 мм |

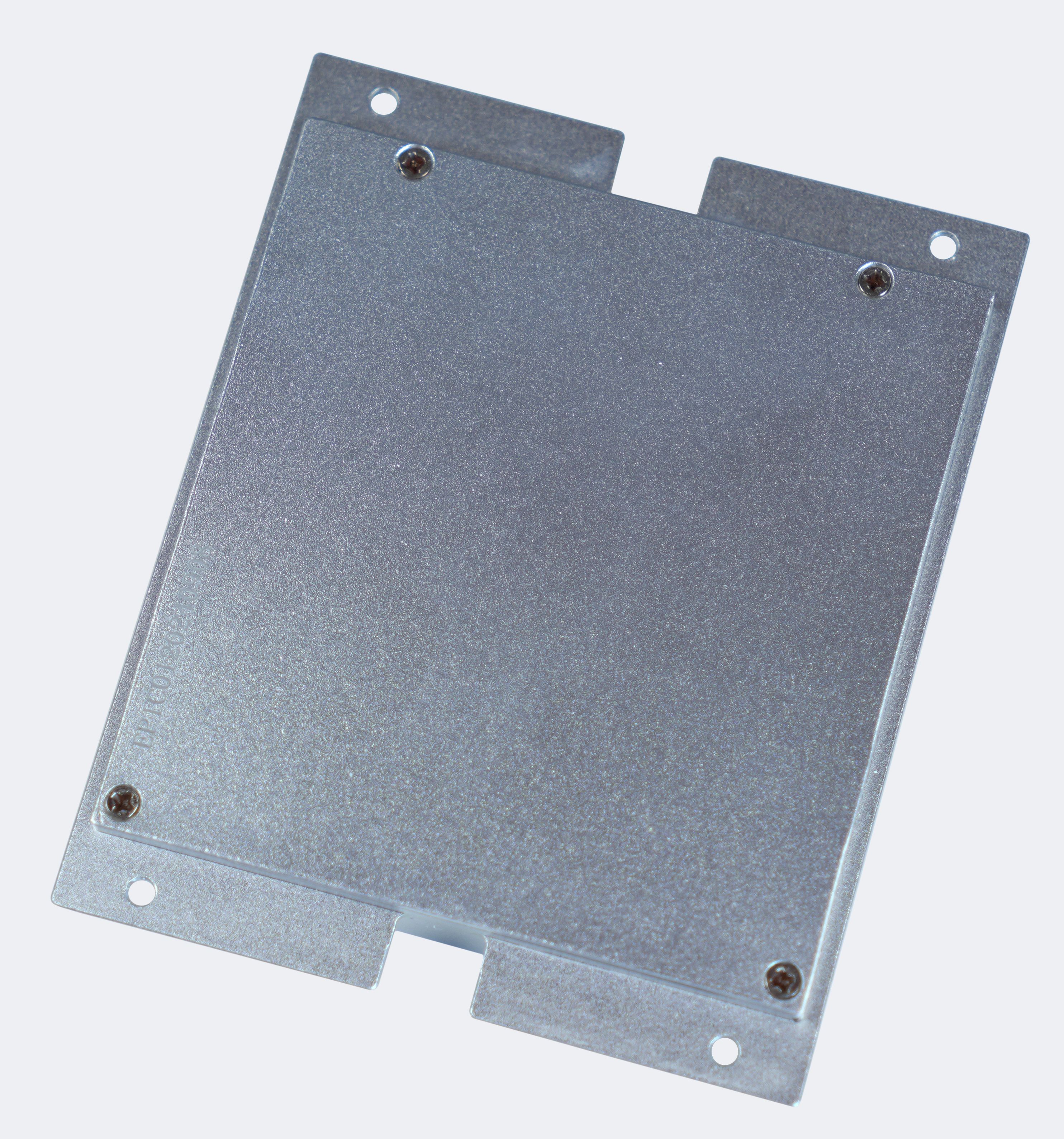

| Размер модуля гамма-спектрометра | 100 x 82 x 17,3 мм |
| Масса платы обработки данных | 33 г |
| Масса модуля гамма-спектрометра | 356 г |

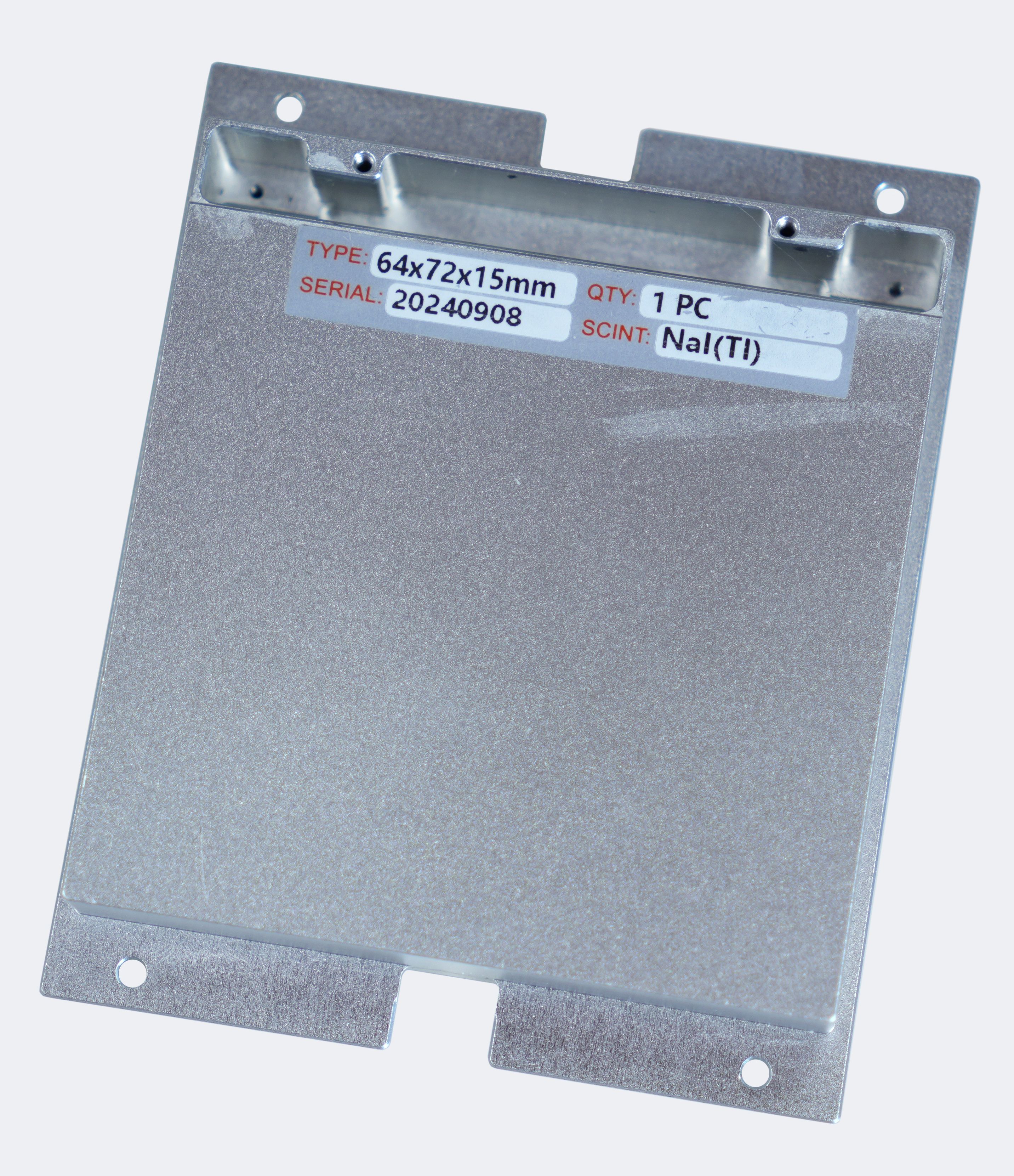

| Размеры кристалла гамма-спектрометра | 72 x 64 x 15 мм |
| Технические характеристики | |
| Напряжение питания | 7…8,4 В |
| Потребляемая мощность | 1 Вт |
| Объем встроенной памяти | FRAM 16 Мбит, NOR Flash 512 Мбит |
| Материал кристалла гамма-спектрометра | NaI (Tl) |
| Энергетическое разрешение спектрометра (по линии Cs-137) | 15% (значение уточняется во время эксплуатации) |
| Режимы работы | фоновый (для мониторинга всплесков с малой скоростью нарастания фронтов) и триггерный (для детальной записи кривой блеска и измерения спектров гамма-всплесков) |

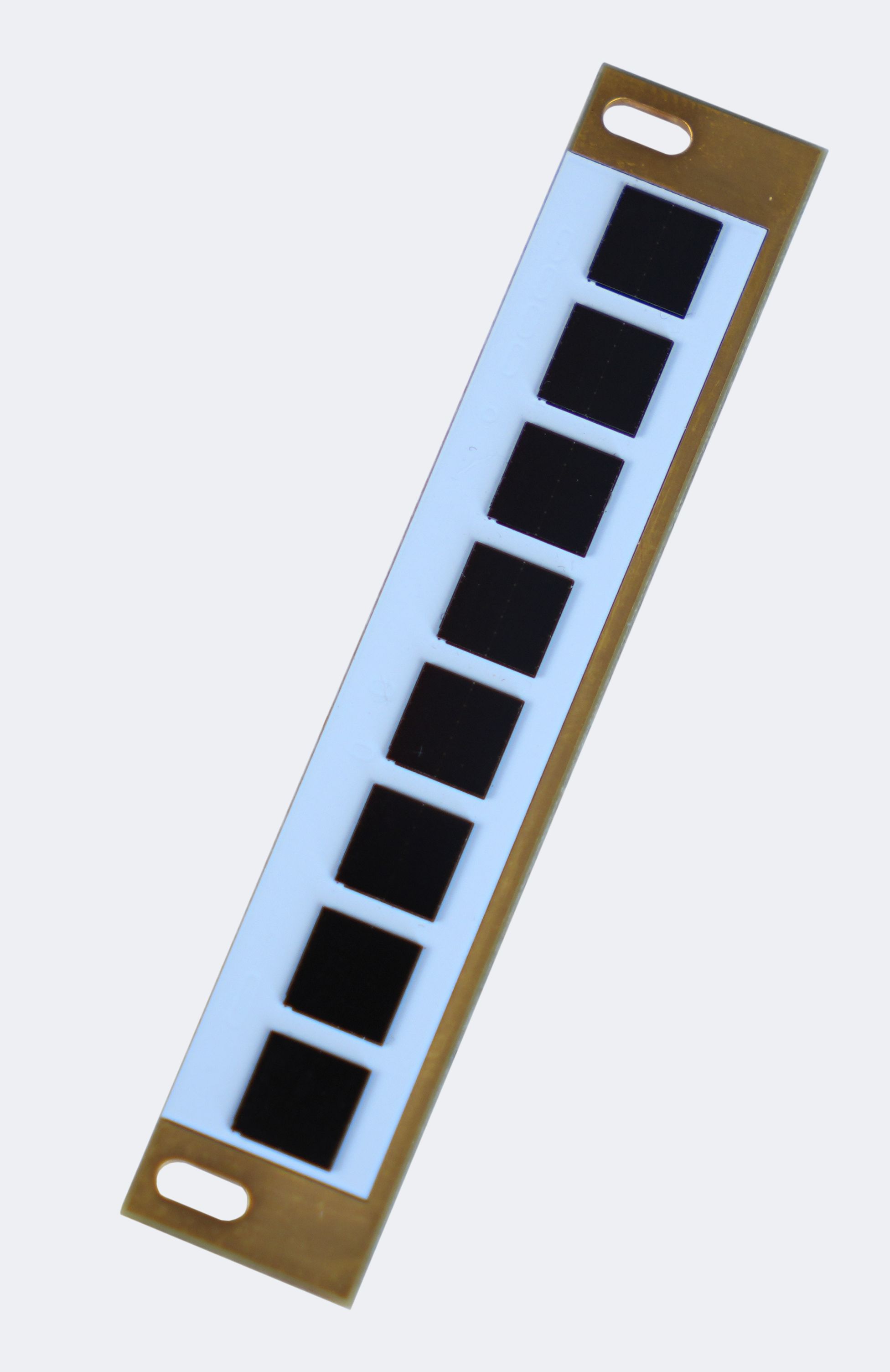

| Чувствительный элемент | массив из 8 кремниевых фотоумножителей |
| Синхронизация метки времени | по бортовому ГНСС-модулю Геоскан, не хуже 10 мкс |
| Мертвое время | не более 10 мкс |
| Интерфейсы | |
| Электрические интерфейсы | CAN, UART (команды и телеметрия), 1Wire (термодатчик), LVDS |
| Механический интерфейс платы обработки данных | 4 отверстия, 90 x 56 – винт М3 |
| Механический интерфейс модуля гамма-спектрометра | 4 отверстия, 92 x 64 – винт М2,5 |
